PQ40H偏心半ballbet体育下载/QP640H气动偏心半ballbet体育下载/PQ940H电动偏心半ballbet体育下载利用偏心阀体,偏心球体和阀座,阀杆作旋转运动时在共同轨迹自动定心,关闭过程中越关越紧,达到良好的密封目的。阀门的球体和阀座完全脱离,消除了密封圈的磨损,克服了传统球体阀座与球体密封面始终磨损的问题,非金属弹性材料被嵌入金属座中,阀座金属面受到良好的保护。偏心半ballbet体育下载特别适用于钢铁业,铝业,纤维,微小固体颗粒,纸浆,煤灰,石油气等介质。


PQ40H偏心半ballbet体育下载

气动偏心半ballbet体育下载

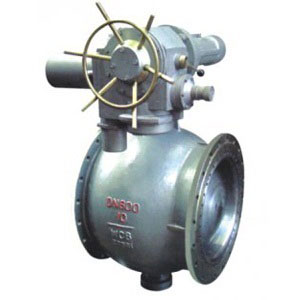

电动偏心半ballbet体育下载

偏心半ballbet体育下载 主要零件材料

序号 名称 代号 材料
WCB 304 CF8 316 CF8M
1 阀体 WCB ZG230-450 0Cr18Ni9 0Cr18Ni12Mo2Ti
2 下端盖 Q235-A 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
3 内六角圆柱头螺钉 GB/T70-2000 Q235-A 1Cr17Ni2 0Cr18Ni12Mo2Ti
4 下固定轴调节螺栓 Q235-A 1Cr17Ni2 1Cr17Ni2
5 六角螺母 GB/T6710-2000 Q235-A 1Cr17Ni2 1Cr17Ni2
6 下垫片 不锈钢柔性石墨;PTFE;316夹柔性石墨
7 下轴承 0Cr18Ni9Ti 0Cr18Ni9Ti 0Cr18Ni12Mo2Ti
8 下固定轴 2Cr13 304 0Cr18Ni12Mo2Ti
9 球体 ZG2Cr13 0Cr18Ni9 0Cr18Ni12Mo2Ti
10 阀座压圈 Q225-A 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
11 阀座 Q225-A PTFE/1Cr18Ni12Mo2Ti PTFE/1Cr18Ni12Mo2Ti
12 内六角圆柱头螺钉 GB/T70-2000 Q235-A 1Cr17Ni2 1Cr17Ni2
13 阀座垫片 不锈钢柔性石墨 1Cr17Ni2 0Cr18Ni12Mo2Ti
14 阀杆 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
15 上轴承 0Cr18Ni9Ti 0Cr18Ni9Ti 0Cr18Ni12Mo2Ti
16 对开圆环 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti
17 定位圈 1Cr13 1Cr18Ni9Ti 1Cr18Ni9Ti
18 填料 柔性石墨 柔性石墨;PTFE 柔性石墨;PTFE
19 六角螺塞垫片 0Cr18Ni9Ti 0Cr18Ni9Ti 0Cr18Ni9Ti
20 六角螺塞 2Cr13 1Cr17Ni2 1Cr17Ni2
21 六角螺塞 2Cr13 1Cr17Ni2 1Cr17Ni2
22 支架 WCB ZG230-450 WCB;304 WCB;304
23 双头螺栓 GB/T901-1988 35CrMoA 1Cr17Ni2 1Cr17Ni2
24 六角螺母 GB/T6170-2000 Q245-A 0Cr18Ni9 0Cr18Ni9
25 填料压套 1Cr13 1Cr18Ni12Mo2Ti/1Cr18Ni9 1Cr18Ni12Mo2Ti/1Cr18Ni9
26 填料压板 WCB 0Cr18Ni9 0Cr18Ni9
27 双头螺栓 GB/T901-1988 35CrMoA 1Cr17Ni2 1Cr17Ni2
28 六角螺母 GB/T6170-2000 Q245-A 0Cr18Ni 0Cr18Ni
29 六角螺栓 GB/T5783-200 Q235-A 1Cr17Ni2 1Cr17Ni2
30 驱动装置
31 六角螺塞垫片 0Cr18Ni9Ti 0Cr18Ni9Ti 0Cr18Ni9Ti
32 六角螺塞 2Cr13 0Cr18Ni9Ti 0Cr18Ni9Ti

偏心半ballbet体育下载 性能规范

材料性能 材料代号
WCB 304 316 304L 316L 321
ZG230 0Cr18Ni9(CF8) 1Cr18Ni12Mo2Ti (CF8M) 00Cr18Ni10 (CF3) 00Cr17Ni14Mo2 (CF3M) ZG7Cr18Ni9T (F347)
适用介质 水、油品、蒸汽 硝酸类 醋酸类 强氧化介质 尿素等腐蚀介质 硝酸类
测试范围Mpa
项目 公称压力 壳体压力试验 密封测试 上密封测试 低压密封测试 探伤测试
试验介质 水 Mpa 水 Mpa 水 Mpa 气 Mpa GB/T6440-1992
时间 (S) 120 60 60 0.5~0.6
压力测试 1.0Mpa 1.5 1.1 1.1
1.6Mpa 2.4 1.76 1.76
2.5Mpa 3.75 2.75 2.75

偏心半ballbet体育下载 主要外形尺寸

公称压力 PN/Mpa 公称通径 DN/mm 尺寸(mm)
L D K d f C Z-¢d H
1.6 40 165 150 110 85 3 16 4-¢18
50 178 165 125 100
65 190 185 145 120 18 280
80 203 200 160 135 20 8-¢18 320
100 229 220 180 155 370
125 254 250 210 185 22 430
150 267 285 240 210 24 8-¢23 510
200 292 340 295 265 26 12¢-23 600
250 330 405 355 320 30 12-¢26 690
300 502 460 410 375 4 760
350 572 520 470 435 34 16-¢26 830
400 610 580 525 485 36 16-¢30 925
450 660 640 585 545 40 20-¢30 1025
500 700 715 650 608 44 20-¢34 1120
600 813 840 770 718 5 48 20-¢36 1210
