Q11F内螺纹ballbet体育下载

Q11F内螺纹ballbet体育下载/Q611F气动内螺纹ballbet体育下载/Q911F电动内螺纹ballbet体育下载是用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门。ballbet体育下载的启闭件是一个有孔的球体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。内螺纹ballbet体育下载主要用于截断或接通管道和设备介质,也可用于流体的调节与控制,ballbet体育下载流体阻力小,结构简单,体积小,重量轻,紧密可靠,操作维修方便,不会引起阀门密封面的侵蚀,适用范围广。

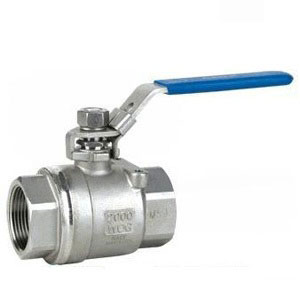

Q11F内螺纹ballbet体育下载

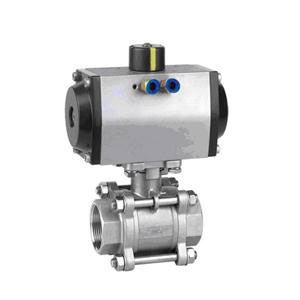

气动内螺纹ballbet体育下载

电动内螺纹ballbet体育下载

内螺纹ballbet体育下载 性能参数

公称压力 适用介质 适用稳定范围 螺纹类型
1.6-6.4MPa 水、油、气及某些腐蚀性液体(W。O。G) -20~232℃~350℃ G。NPT。BSPT。BSP。DI259/2999

内螺纹ballbet体育下载 主要零件材料

零件名称 材质
密封圈 聚四氟乙烯PTFE
球体 不锈钢SS316
密封垫 聚四氟乙烯PTFE
阀盖 不锈钢SS316
阀体 不锈钢CF8M
阀杆 不锈钢SS316
止推垫圈 聚四氟乙烯PTFE
填料 聚四氟乙烯PTFE
填料压盖螺母 不锈钢SS304
垫圈 不锈钢SS304
阀杆螺母 不锈钢SS304
手柄套 塑料PLASTIC
手柄 不锈钢SS304

内螺纹ballbet体育下载 主要外形尺寸

SIZE 1/4" 3/8" 1/2" 3/4" 1" 1-1/4" 1-1/2" 2"
D 5.0 7.0 9.2 12.5 15.0 20.0 24.5 32
L 40 45 56.5 60 72 78 85 100
H 35 37 43.5 47 50 57 69 74.5
E 64 70 90 90 103 103 127 127
